Abgrenzeinheit DASD 45

  • DASD: DEHN Advanced Solid-State Decoupler
  • Schutz bei transienten, temporären und stationären Überspannungen
  • Hohes Ableitvermögen
  • Fail-Safe Ausfallverhalten
  • Integrierte Testbuchse
  • Im Außenbereich einsetzbar

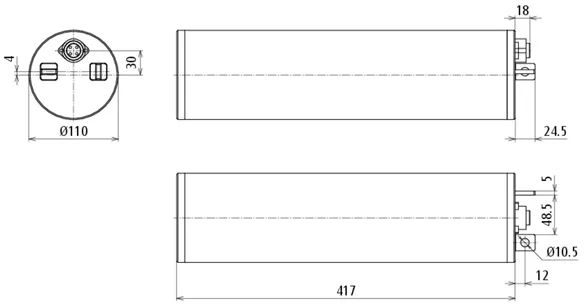

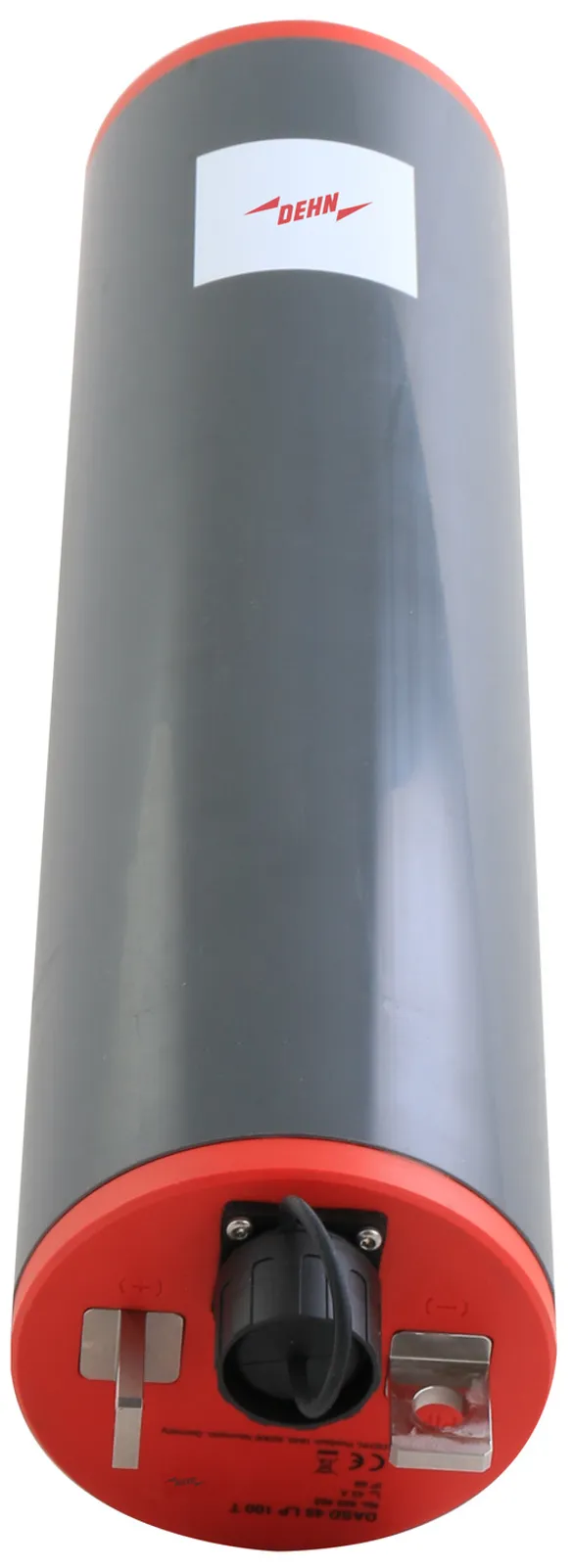

DASD 45 LP 100 T

1 Produkt

Art.-Nr. 923402 DASD 45 LP 100 T

GTIN 4013364442269, Zolltarifnr. (EU): 85363030, Bruttogewicht: 3.69 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

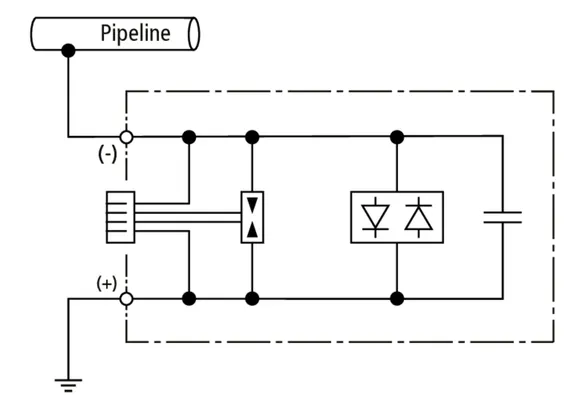

Kapazitive Abgrenzeinheit DASD
Kapazitive Abgrenzeinheit
zum Schutz bei transienten, temporären und stationären Überspannungen
Ableitstrom transient: (10/350 us): 75 kA
Ableitstrom temporär (16,7 Hz, 50 Hz, 60 Hz): 3,7 kAeff (bis 200 ms)
Ableitstrom stationär (16,7 Hz, 50 Hz, 60 Hz): 45 A (dauerhaft)
Mit integrierter Testbuchse
Im Außenbereich einsetzbar

Fabrikat: DEHN
Typ: DASD 45 LP 100 T
Art.-Nr.: 923402
oder gleichwertig.

Zertifikate



Technische Daten

Ableitstrom transient (10/350 µs) 75 kA
Ableitstrom transient (8/20 µs) 100 kA
Ableitstrom temporär (16,7 Hz, 50 Hz, 60 Hz) 5,0 kArms (bis 40 ms)
Ableitstrom temporär (16,7 Hz, 50 Hz, 60 Hz) 3,7 kArms (bis 200 ms)
Ableitstrom temporär (16,7 Hz, 50 Hz, 60 Hz) 2,0 kArms (bis 600 ms)
Ableitstrom stationär (16,7 Hz, 50 Hz, 60 Hz) 45 Arms
Begrenzungsspannung transient (bis 1 ms) ≤ 1,35 kV
Begrenzungsspannung stationär (> 600 ms) ≤ 3 V
IECEx-Zulassungen IECEx TUR 22.0029X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-7 Ex ec IIC T4 Gc

Artikel 923402 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923402 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

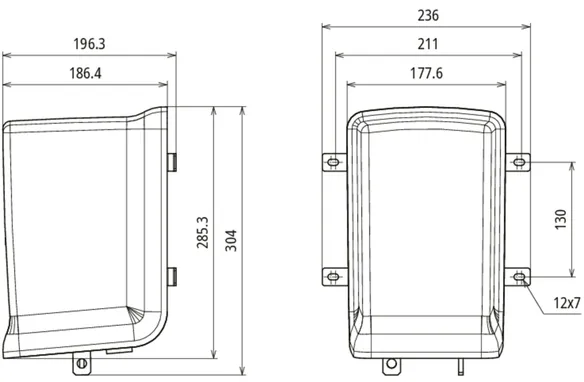

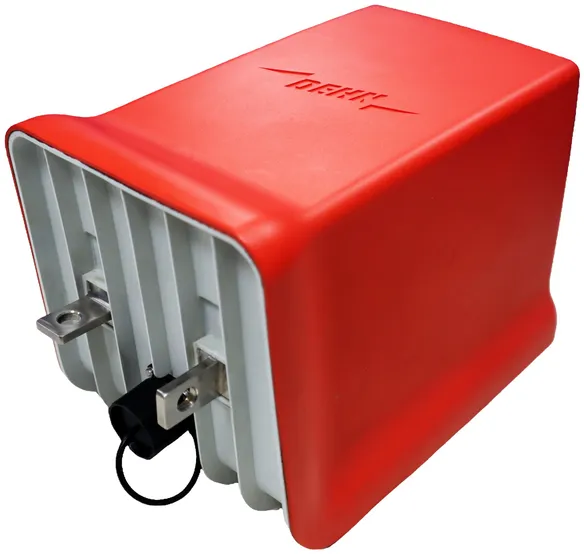

DASD 45 5 LP 1 T

1 Produkt

Art.-Nr. 923406 DASD 45 5 LP 1 T

GTIN 4013364509504, Zolltarifnr. (EU): 85363030, Bruttogewicht: 8.00 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

DC Abgrenzeinheit DASD
zum Schutz bei transienten, temporären und stationären Überspannungen
Ableitstrom transient: (10/350 us): 100 kA
Ableitstrom transient: (8/20 us): 100 kA
Ableitstrom temporär (16,7 Hz, 50 Hz, 60 Hz): 5,0 kAeff (bis 600 ms)
Ableitstrom stationär (16,7 Hz, 50 Hz, 60 Hz): 45 A (dauerhaft)
Max. zulässige DC-Spannung - 2 V / + 1 V
Mit integrierter Testbuchse

Fabrikat: DEHN
Typ: DASD 45 5 LP 1 T
Art.-Nr.: 923406
oder gleichwertig.

Zertifikate



Technische Daten

Ableitstrom transient (10/350 µs) 100 kA
Ableitstrom transient (8/20 µs) 100 kA
Ableitstrom temporär (50 Hz, 60 Hz) 5 kAeff (bis 600 ms)
Ableitstrom stationär (50 Hz, 60 Hz) 45 Aeff
Begrenzungsspannung transient (bis 1 ms) ≤ 5,2 kV
* Dieser Test wird durchgeführt, um jeglichen Leckstrom über den Kondensator bei einer Temperatur von 20 °C zu messen, mit einer angelegten Gleichspannung von 0,5 V und nach einer Stabilisationszeit von 1 Stunde.

Artikel 923406 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923406 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DASD 45 5 LP 2 T

1 Produkt

Art.-Nr. 923408 DASD 45 5 LP 2 T

GTIN 4013364520783, Zolltarifnr. (EU): 85363030, Bruttogewicht: 8.00 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

DC Abgrenzeinheit DASD
zum Schutz bei transienten, temporären und stationären Überspannungen
Ableitstrom transient: (10/350 us): 100 kA
Ableitstrom transient: (8/20 us): 100 kA
Ableitstrom temporär (16,7 Hz, 50 Hz, 60 Hz): 5,0 kAeff (bis 600 ms)
Ableitstrom stationär (16,7 Hz, 50 Hz, 60 Hz): 45 A (dauerhaft)
Max. zulässige DC-Spannung - 2 V / + 2 V
Mit integrierter Testbuchse

Fabrikat: DEHN
Typ: DASD 45 5 LP 2 T
Art.-Nr.: 923408
oder gleichwertig.

Zertifikate



Technische Daten

Ableitstrom transient (10/350 µs) 100 kA
Ableitstrom transient (8/20 µs) 100 kA
Ableitstrom temporär (50 Hz, 60 Hz) 5 kAeff (bis 600 ms)
Ableitstrom stationär (50 Hz, 60 Hz) 45 Aeff
Begrenzungsspannung transient (bis 1 ms) ≤ 5,2 kV
* Dieser Test wird durchgeführt, um jeglichen Leckstrom über den Kondensator bei einer Temperatur von 20 °C zu messen, mit einer angelegten Gleichspannung von 0,5 V und nach einer Stabilisationszeit von 1 Stunde.

Artikel 923408 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923408 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DASD 45 5 LP 3 T

1 Produkt

Art.-Nr. 923409 DASD 45 5 LP 3 T

GTIN 4013364520790, Zolltarifnr. (EU): 85363030, Bruttogewicht: 8.00 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

DC Abgrenzeinheit DASD
zum Schutz bei transienten, temporären und stationären Überspannungen
Ableitstrom transient: (10/350 us): 100 kA
Ableitstrom transient: (8/20 us): 100 kA
Ableitstrom temporär (16,7 Hz, 50 Hz, 60 Hz): 5,0 kAeff (bis 600 ms)
Ableitstrom stationär (16,7 Hz, 50 Hz, 60 Hz): 45 A (dauerhaft)
Max. zulässige DC-Spannung - 3 V / + 1 V
Mit integrierter Testbuchse

Fabrikat: DEHN
Typ: DASD 45 5 LP 3 T
Art.-Nr.: 923409
oder gleichwertig.

Zertifikate



Technische Daten

Ableitstrom transient (10/350 µs) 100 kA
Ableitstrom transient (8/20 µs) 100 kA
Ableitstrom temporär (50 Hz, 60 Hz) 5 kAeff (bis 600 ms)
Ableitstrom stationär (50 Hz, 60 Hz) 45 Aeff
Begrenzungsspannung transient (bis 1 ms) ≤ 5,2 kV
* Dieser Test wird durchgeführt, um jeglichen Leckstrom über den Kondensator bei einer Temperatur von 20 °C zu messen, mit einer angelegten Gleichspannung von 0,5 V und nach einer Stabilisationszeit von 1 Stunde.

Artikel 923409 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923409 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DASD 45 10 2 T

1 Produkt

Art.-Nr. 923410 DASD 45 10 2 T

GTIN 4013364520806, Zolltarifnr. (EU): 85363030, Bruttogewicht: 8.00 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

DC Abgrenzeinheit DASD
zum Schutz bei transienten, temporären und stationären Überspannungen
Ableitstrom transient: (8/20 us): 100 kA
Ableitstrom temporär (16,7 Hz, 50 Hz, 60 Hz): 10,0 kAeff (bis 600 ms)
Ableitstrom stationär (16,7 Hz, 50 Hz, 60 Hz): 45 A (dauerhaft)
Max. zulässige DC-Spannung - 2 V / + 2 V
Mit integrierter Testbuchse

Fabrikat: DEHN
Typ: DASD 45 10 2 T
Art.-Nr.: 923410
oder gleichwertig.

Zertifikate



Technische Daten

Ableitstrom transient (10/350 µs) 50 kA
Ableitstrom transient (8/20 µs) 100 kA
Ableitstrom temporär (50 Hz, 60 Hz) 10 kAeff (bis 600 ms)
Ableitstrom stationär (50 Hz, 60 Hz) 45 Aeff
Begrenzungsspannung transient (bis 1 ms) ≤ 5,2 kV
* Dieser Test wird durchgeführt, um jeglichen Leckstrom über den Kondensator bei einer Temperatur von 20 °C zu messen, mit einer angelegten Gleichspannung von 0,5 V und nach einer Stabilisationszeit von 1 Stunde.

Artikel 923410 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923410 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

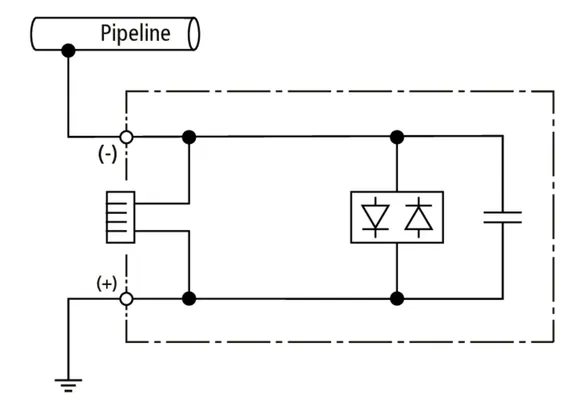

DASD 45 10 3 T

1 Produkt

Art.-Nr. 923411 DASD 45 10 3 T

GTIN 4013364520776, Zolltarifnr. (EU): 85363030, Bruttogewicht: 5.30 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

DC Abgrenzeinheit DASD
zum Schutz bei transienten, temporären und stationären Überspannungen
Ableitstrom transient: (8/20 us): 100 kA
Ableitstrom temporär (16,7 Hz, 50 Hz, 60 Hz): 10,0 kAeff (bis 600 ms)
Ableitstrom stationär (16,7 Hz, 50 Hz, 60 Hz): 45 A (dauerhaft)
Max. zulässige DC-Spannung - 3 V / + 1 V
Mit integrierter Testbuchse

Fabrikat: DEHN
Typ: DASD 45 10 3 T
Art.-Nr.: 923411
oder gleichwertig.



Technische Daten

Ableitstrom transient (10/350 µs) 50 kA
Ableitstrom transient (8/20 µs) 100 kA
Ableitstrom temporär (50 Hz, 60 Hz) 10,0 kAeff (bis 600 ms)
Ableitstrom stationär (50 Hz, 60 Hz) 45 Aeff
Begrenzungsspannung transient (bis 1 ms) ≤ 5,2 kV
* Dieser Test wird durchgeführt, um jeglichen Leckstrom über den Kondensator bei einer Temperatur von 20 °C zu messen, mit einer angelegten Gleichspannung von 0,5 V und nach einer Stabilisationszeit von 1 Stunde.
