DEHNvap EMOB

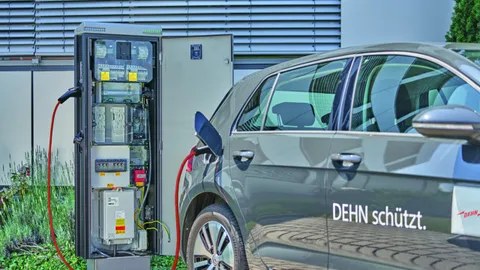

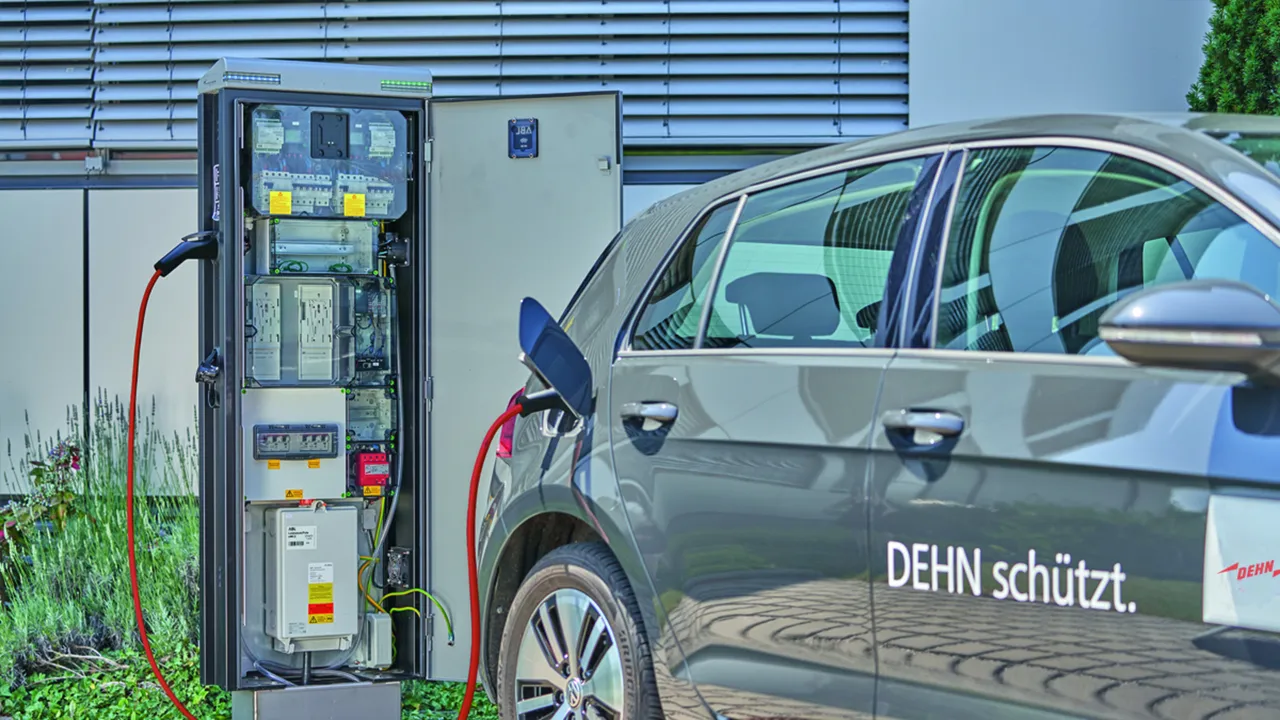

Parafoudre combiné universel, spécialement destiné aux systèmes d’alimentation des infrastructures de recharge
Basé sur une technologie d’éclateurs à air RAC avec 1 seul module / Pol qui permet un montage compact et peu encombrant
Protection à coordination énergétique des équipements terminaux Type 1 + Type 2 + Type 3
Énergie résiduelle avec varistance d’appareil S20K275 < 0,5 J
Fusible amont maximal jusqu’à 250 A gG
Mesure d’isolation à l’état fermé jusqu’à 1000 V DC possible

DVA EMOB 3P 255 FM

1 Produkt

Art.-Nr. 900385 DVA EMOB 3P 255 FM

GTIN 4013364422186, Zolltarifnr. (EU): 85363090, Bruttogewicht: 500.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Parafoudre combiné DEHNvap EMOB
Parafoudre combiné quadripolaire pour systèmes TT et TN (C) 230/400 V,
largeur 4 modules standard, avec contact de télésignalisation
Parafoudre type 1 + type 2 selon EN 61643-11
Spécialement destiné aux
systèmes d’alimentation des infrastructures de recharge
Technologie à base d’éclateurs à air RAC
Indication de défaut
Tension continue maximale : 255 V AC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 50 kA
Fusible amont max. : 250 A
Énergie résiduelle avec varistance d’appareil S20K275 : < 0,5 J
Mesure d’isolation en état raccordé possible
jusqu’à 1000 V DC
Certifié KEMA et UL
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la famille Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DVA EMOB 3P 255 FM
Référence: 900385
ou équivalent

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD selon EN 61643-11 / ... IEC 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension d’utilisation permanente max AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Courant de foudre (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Courant nominal de décharge (8/20) (I_n )	25 / 100 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Certifications	KEMA, UL

SPD selon EN 61643-11 / ... IEC 61643-11	Type 1 + Type 2 / Classe I + Classe II
Protection à coordination énergétique des équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Courant de foudre (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Courant nominal de décharge (8/20) (I_n )	25 / 100 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Tenue aux courants de court-circuit [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Limitation du courant de court-circuit / sélectivité	Non-déclenchement d’un fusible 35 A gG jusqu’à 25 kA_eff (prosp.)
Temps de réponse (t_A )	≤ 100 bt
Fusible amont max. (L) jusqu’à I_K≤ 25 kA_eff	250 A gG
Surtension temporaire [L-N] (U_T) - Caractéristiques	440 V / 120 min. - Résistance
Surtension temporaire [N-PE] (U_T) - Caractéristiques	1200 V / 200 ms - Résistance
Plage de température d’utilisation [parallèle]/[série] (T_U )	-40°C...+80°C
Indicateur de fonctionnement/défaut	vert / rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² brin simple/fin
Section de raccordement (L1, L2, L3, N, PE, 9) (max.)	35 mm²multi-brins/25 mm²brins fins
Montage sur	Rail DIN 35 mm selon EN 60715
matériau du boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Emplacement de montage	à l’intérieur
Indice de protection	IP 20
Encombrement	4 Modules, DIN 43880
Certifications	KEMA, UL
Contacts de télésignalisation/type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²brin simple/fin
Mesure d’isolation à l’état fermé possible	jusqu’à 1000 V DC
Caractéristiques techniques supplémentaires :	---------------------------------
– Test complémentaire de tension avec : 485 V AC / 50 Hz pendant 24 h	Résistance
– Énergie résiduelle avec un S20K275	< 0,5 J
– Caractéristiques à U = 320 V et I_SCCR = 13,5 kA avec fusible 63 A gG	Résistance
– Niveau de protection [L-PE] (U_P )	≤ 2,0 kV

Artikel 900385 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900385 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DVA EMOB M 3P 255 FM

1 Produkt

Art.-Nr. 900585 DVA EMOB M 3P 255 FM

GTIN 4013364498983, Zolltarifnr. (EU): 85354000, Bruttogewicht: 592.47 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Parafoudre combiné DEHNvap EMOB
Parafoudre combiné quadripolaire pour systèmes TT et TN (C) 230/400 V,
largeur 4 modules standard, avec contact de télésignalisation
Parafoudre modulaire type 1 + type 2 selon EN 61643-11
Spécialement destiné aux
systèmes d’alimentation des infrastructures de recharge
Technologie à base d’éclateurs à air RAC
Indication de défaut
Tension continue maximale : 255 V AC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 12,5 kA
Fusible amont max. : 250 A
Certifié KEMA et UL
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la famille Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DVA EMOB M 3P 255 FM
Référence: 900585
ou équivalent

Zertifikate

Rapid Arc Control

Technische Daten

SPD selon EN 61643-11 / ... IEC 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension d’utilisation permanente max AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Courant de foudre (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Courant nominal de décharge (8/20) (I_n )	25 / 100 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Certifications	KEMA, UL

SPD selon EN 61643-11 / ... IEC 61643-11	Type 1 + Type 2 / Classe I + Classe II
Protection à coordination énergétique des équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Courant de foudre (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Courant nominal de décharge (8/20) (I_n )	25 / 100 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Tenue aux courants de court-circuit [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitation du courant de court-circuit / sélectivité	Non-déclenchement d’un fusible 35 A gG jusqu’à 50 kA_eff (prosp.)
Temps de réponse (t_A )	≤ 100 bt
Fusible amont max. (L) jusqu’à I_K≤ 50 kA_eff	250 A gG
Surtension temporaire [L-N] (U_T) - Caractéristiques	440 V / 120 min. - Résistance
Surtension temporaire [N-PE] (U_T) - Caractéristiques	1200 V / 200 ms - Résistance
Plage de température d’utilisation [parallèle]/[série] (T_U )	-40°C...+80°C
Indicateur de fonctionnement/défaut	vert / rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² brin simple/fin
Section de raccordement (L1, L2, L3, N, PE, 9) (max.)	35 mm²multi-brins/25 mm²brins fins
Montage sur	Rail DIN 35 mm selon EN 60715
matériau du boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Emplacement de montage	à l’intérieur
Indice de protection	IP 20
Encombrement	4 Modules, DIN 43880
Certifications	KEMA, UL
Contacts de télésignalisation/type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²brin simple/fin
Mesure d’isolation à l’état fermé possible	jusqu’à 500 V DC
Caractéristiques techniques supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	1,8 kV
