DEHNvap EMOB

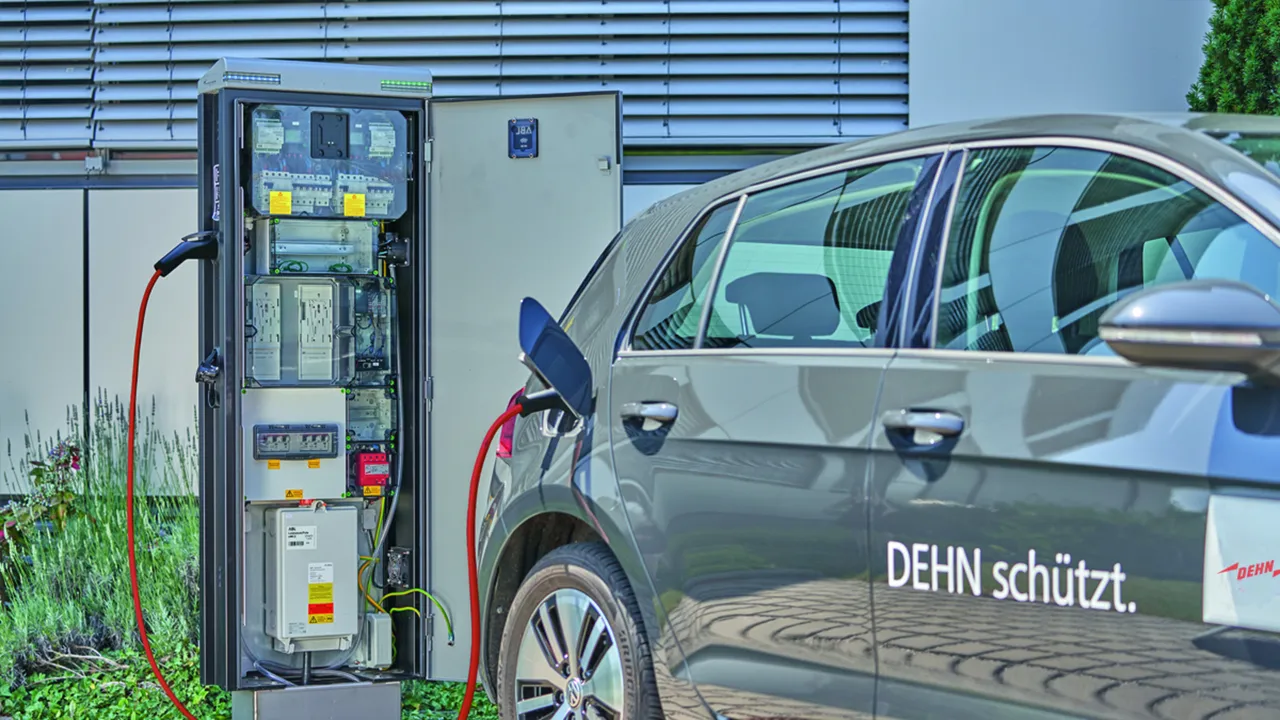

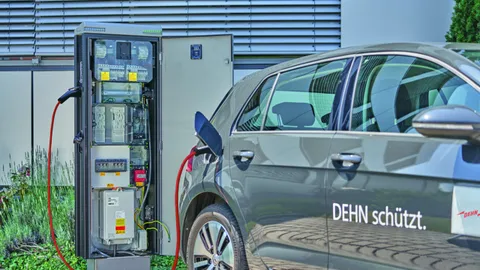

  • Scaricatore combinato di utilizzo universale, specifico per l’impiego in sistemi di alimentazione per infrastrutture di ricarica.
  • Basato sulla tecnologia spinterometrica RAC con 1 sola unità modulare/polo, consente un montaggio compatto e a ingombro ridotto.
  • Efficacia protettiva energeticamente coordinata verso il dispositivo utilizzatore finale Tipo 1 + tipo 2 + tipo 3
  • Energia residua con il varistore utilizzatore finale S20K275 < 0,5 J
  • Fusibile di protezione massimo fino a 250 A gG
  • Misurazione dell’isolamento in condizione di collegamento possibile fino a 1000 V DC

DVA EMOB 3P 255 FM

1 Produkt

Art.-Nr. 900385 DVA EMOB 3P 255 FM

GTIN 4013364422186, Zolltarifnr. (EU): 85363090, Bruttogewicht: 500.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 900385.stp

      Sie müssen angemeldet sein um 900385.stp herunterzuladen.

      Login
    • 900385.igs

      Sie müssen angemeldet sein um 900385.igs herunterzuladen.

      Login
    • 900385.jt

      Sie müssen angemeldet sein um 900385.jt herunterzuladen.

      Login
    • 900385.dwg

      Sie müssen angemeldet sein um 900385.dwg herunterzuladen.

      Login
    • 900385m_E.dxf

      Sie müssen angemeldet sein um 900385m_E.dxf herunterzuladen.

      Login
    • DEHN.900385.edz

      Sie müssen angemeldet sein um DEHN.900385.edz herunterzuladen.

      Login
Scaricatore combinato DEHNvap EMOB
Scaricatore combinato tetrapolare per sistemi V TT e TN(C)-S a 230/400 V,
larghezza 4 unità, con contatto di telesegnalamento
SPD di tipo 1 + tipo 2 secondo la norma EN 61643-11
Appositamente progettato per
i sistemi di alimentazione in infrastrutture di ricarica
Tecnologia spinterometrica RAC
Indicazione di difetto
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 50 kA
Fusibile di protezione max: 250 A
Energia residua con il varistore utilizzatore finale S20K275: < 0,5 J
Misurazione dell’isolamento in condizione
di collegamento possibile fino a 1000 V DC
Certificato KEMA e UL
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line e direttamente al dispositivo terminale

Fabbricato: DEHN
Tipo: DVA EMOB 3P 255 FM
Art.: 900385
o similare.

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD secondo la norma CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC [L-N]/[N-PE] (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350) [L-N]/[N-PE] (Iimp ) 12,5 / 50 kA
Energia specifica [L-N]/[N-PE] (W/R) 39,06 kJ/Ohm / 625,00 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20) (In ) 25 / 100 kA
Livello di protezione [L-N]/[N-PE] (UP ) ≤ 1,5 kV / ≤ 1,5 kV
Omologazioni KEMA, UL

Artikel 900385 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900385 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DVA EMOB M 3P 255 FM

1 Produkt

Art.-Nr. 900585 DVA EMOB M 3P 255 FM

GTIN 4013364498983, Zolltarifnr. (EU): 85354000, Bruttogewicht: 592.47 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Scaricatore combinato DEHNvap EMOB
Scaricatore combinato tetrapolare per sistemi V TT e TN(C)-S a 230/400 V,
larghezza 4 unità, con contatto di telesegnalamento
Scaricatore modulare tipo 1+ tipo 2 secondo la norma EN 61643-11
Appositamente progettato per
i sistemi di alimentazione in infrastrutture di ricarica
Tecnologia spinterometrica RAC
Indicazione di difetto
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 12,5 kA
Fusibile di protezione max: 250 A
Certificato KEMA e UL
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line e direttamente al dispositivo terminale

Fabbricato: DEHN
Tipo: DVA EMOB M 3P 255 FM
Art.: 900585
o similare.

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD secondo la norma CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC [L-N]/[N-PE] (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350) [L-N]/[N-PE] (Iimp ) 12,5 / 50 kA
Energia specifica [L-N]/[N-PE] (W/R) 39,06 kJ/Ohm / 625,00 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20) (In ) 25 / 100 kA
Livello di protezione [L-N]/[N-PE] (UP ) ≤ 1,5 kV / ≤ 1,5 kV
Omologazioni KEMA, UL
